产品简介
随着我国电力事业的高速发展，在20世纪70年代到80年代提出重合闸操作时，将触头闭合到第二次触头分开所需用的时间定义为“金短时间”。为了保证重合闸中第二个“分”的开断能力，根据电力行业标准DL/T755《电力系统安全稳定导则》要求高压断路器金短时间应不大于60ms，推荐采用40~55ms，可使得灭弧室的工况有充分的时间由合闸过程转变为分闸前所需要的状态。国网要求断路器的金短时间由断路器自身采取可靠措施来实现，高压断路器的分、合闸指令是由其操动机构配置的辅助开关发出的，因此辅助开关是进行金短时间控制的理想而可靠的机构。该开关以FK开关为本体，继承了FK开关额定电流大、开断能力强、触点角度灵活多样、耐高温等优点的同时，采用机械结构巧。
环境条件
1.周围环境温度：-40℃~+80℃；
2.海拔：不超过5000米；
3.湿度：在24h内平均相对湿度不超过95%；水蒸气平均压力不超过2.2KPa；月平均相对湿度不超过90%；水蒸气平均压力不超过1.8KPa；
4.振动加速度不大于15m/s2；
5.周围空气没有明显受尘埃、烟、腐蚀性和可燃性气体污染。
工作原理
带延时功能的FK辅助开关是在FK开关的基础上，通过在FK开关尾部增加一个延时功能模块，该模块驱动两个常开触点的接通和断开，当开关轴从分闸位置转动95°后，普通的常开触点接通，与此同时延时模块触发，延时13~26mm后，延时模块所驱动的两个常开触点接通，为断路器金短时间控制提供了保障。

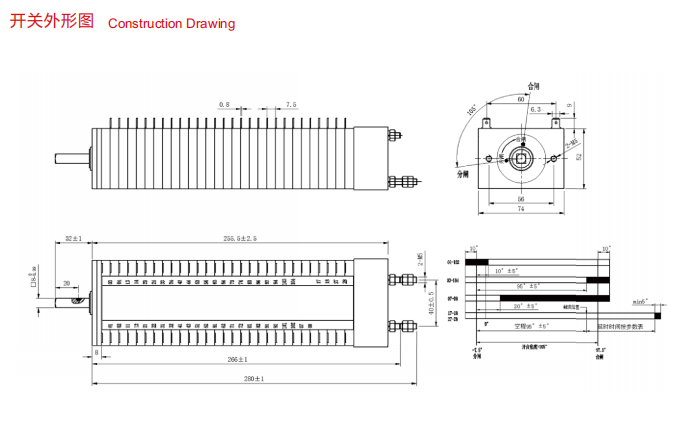

开关结构
该开关是由结构相同的多个单元组合而成，动触片采用优质磷青铜，动触头采用银合金，定触片采用铜镀银，绝缘片采用阻燃耐高温的优质的BMC材料，强度高、绝缘性能好。通过延时功能模块实现对特殊触点延时接通时间的可靠控制。
