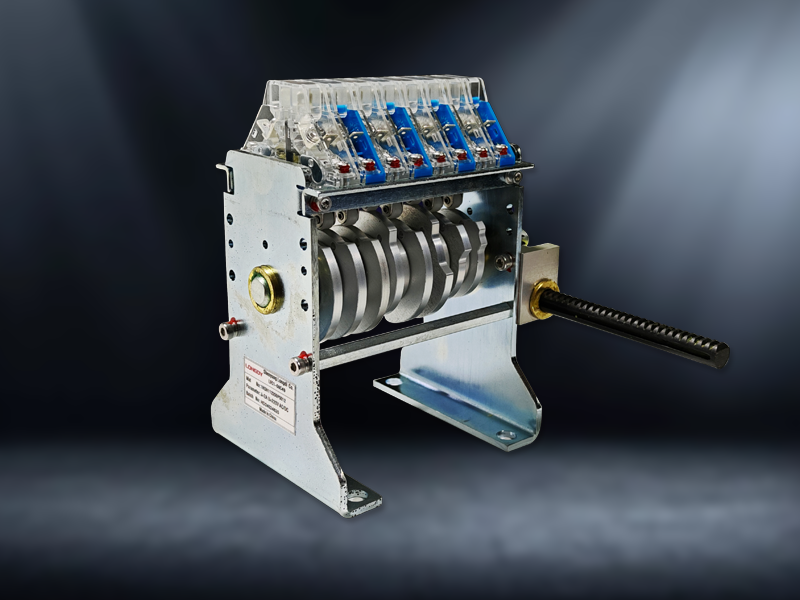

辅助开关-FC系列

FC系列辅助开关为高压成套设备配套元件之一，采用凸轮结构和磁体磁吹灭弧方式，具有凸轮开关触头形式多样灵活的特点，同时更具有普通凸轮开关不具备的触头数量扩展功能，本系列辅助开关通过增加附件的方式，不断增加触头数量，直至达到客户需要。

在线咨询

产品简介开关型号应用设备环境条件参数工作原理开关外形图开关结构接线方式

产品简介

开关选型

应用设备

液压机构

环境条件

1、周围环境空气温度：-40℃~+70℃；
2、海拔：不超过5000米；
3、湿度：在24h内平均相对湿度不超过95%；水蒸气平均压力不超过2.2kPa；月平均相对湿度不超过90%；水蒸气平均压力不超过1.8kPa；
4、振动加速度不大于15m/s²；
5、周围空气没有明显受尘埃、烟、腐蚀性和可燃性气体污染。

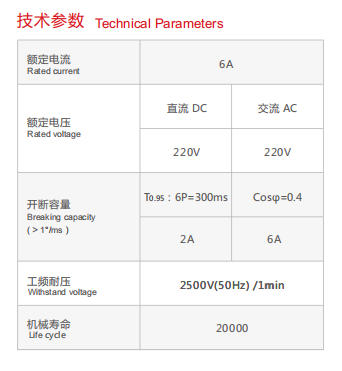

参数

工作原理

FC系列辅助开关的触头部分采用了先进的永磁体磁吹灭弧方式，抑制了开断电路时电弧的产生，极大增强了触头的分断能力，解决了业界存在的辅助开关直流电分断难的问题。产生磁场的是高磁场强度的永磁体，保证了磁场的稳定和持久。适用于控制各种高压开关操作机构的合闸、分闸、连锁、信号回路，亦可作转换或组合开关使用。

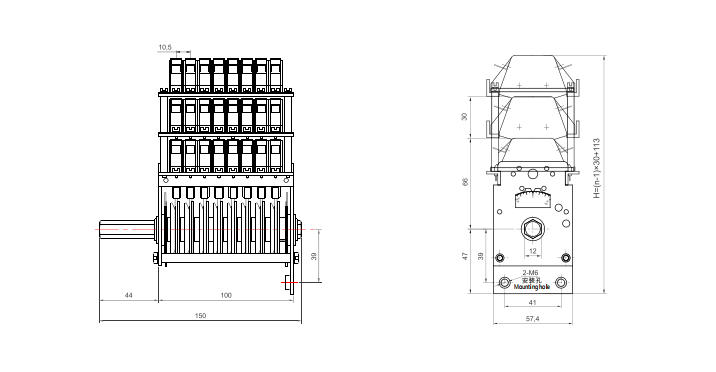

开关外形图

开关结构

FC 系列辅助开关是由结构相同的多个单元组合而成。开关是采用高质量磁性材料的磁吹开关，动、定触片均采用纯铜镀银，壳体采用优质阻燃性材料，绝缘性能好，结构合理防尘性好。

FC 系列辅助开关为间接带动式结构，通过六角轴旋转带动凸轮，然后由凸轮推动开关连杆，使动触片移动，实现接通或断开来控制电气回路。

接线方式

插接、压接
